压敏电阻参数以及检测方法
发布时间:2019-03-31        浏览次数:58        返回列表

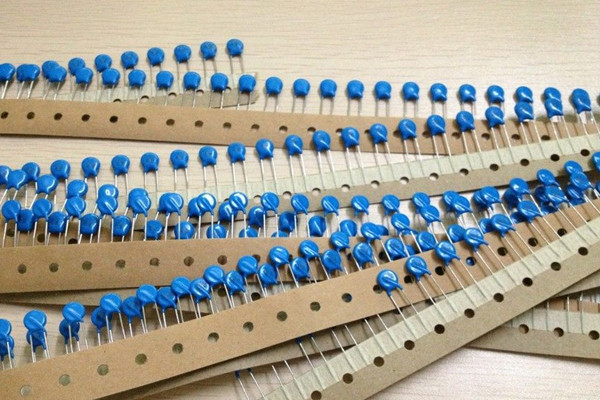

 压敏电阻是 种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两 间,压敏电阻可以将电压钳位到 个相对固定的电压值,从而实现对后 电路的保护。



那么,压敏电阻参数以及检测方法都用哪些呢?

压敏电阻的参数有这些:

1、 大限制电压(V):指压敏电阻器两端所能承受的 高电压值。

2、静态电容量(PF):指压敏电阻器本身固有的电容容量。

3、标称电压(V):指通过1mA直流电流时压敏电阻器两端的电压值。

4.、残压比:通过压敏电阻器的电流为某 值时,在它两端所产生的电压称为这 电流值的残压。残压比则是残压与标称电压之比。

5、漏电流(mA):漏电流也称等待电流,是指压敏电阻器在规定的温度和 大直流电压下,流过压敏电阻器电流。

6、通流容量(kA):通流容量也称通流量,是指在规定的条件(规定的时间间隔和次数,施加标准的冲击电流)下,允许通过压敏电阻器上的 大脉冲(峰值)电流值。

7、 缘电阻:指压敏电阻器的引出线(引脚)与电阻体 缘表面之间的电阻值。

8、电流温度系数:指在压敏电阻器的两端电压保持恒定时,温度改变1℃时,流过压敏电阻器电流的相对变化。

9、 电压非线性系数:指压敏电阻器在给定的外加电压作用下,其静态电阻值与动态电阻值之比。

10、电压温度系数:指在规定的温度范围(温度为20℃~70℃)内,压敏电阻器标称电压的变化率,即在通过压敏电阻器的电流保持恒定时,温度改变1℃时,压敏电阻器两端电压的相对变化。

11、 电压比:指压敏电阻器的电流为1mA时产生的电压值与压敏电阻器的电流为0.1mA时产生的电压值之比。

压敏电阻的检测方法:

压敏电阻 般并联在电路中使用,当电阻两端的电压发生变化并超出额定值时,电阻内阻急剧变小,呈现短路状态,将串连在电路上的电流保险丝熔断,起到保护作用。压敏电阻在电路中,常用于电源过压保护和稳压。

用压敏电阻参数测试仪,可测出压敏电压,漏电流,线形系数。

在业余工作情况下,测量时将万用表置10k档,表笔接于电阻两端,万用表上应显示出压敏电阻上标示的阻值,如果偏离这个数值很大,则说明压敏电阻已损坏。
