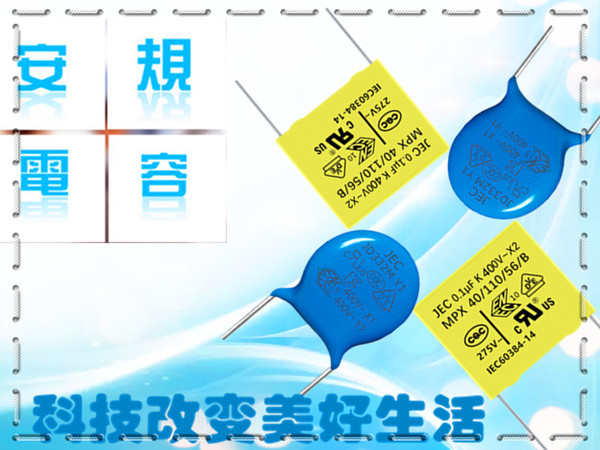

安规电容包括X电容各Y电容两种类型,x电容是跨接在电力线两线(L-N)之间的电容, 般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E,N-E)的电容, 般是成对出现。基于漏电流的限制,Y电容值不能太大, 般X电容是uF ,Y电容是nF 。X电容抑制差模干扰,Y电容抑制共模干扰。
安规电容的放电和普通电容不 样,普通电容在外部电源断开后电荷会保留很长时间,如果用手触摸就会被电到,而安规电容则没这个问题。出于安全考虑和EMC考虑, 般在电源入口建议加上安规电容。 在交流电源输入端, 般需要增加3个安全电容来抑制EMI传导干扰。它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模干扰起滤波作用。
安规电容安全等 应用中允许的峰值脉冲电压过电压等 (IEC664)
X1 >2.5kV ≤4.0kV Ⅲ
X2 ≤2.5kV Ⅱ
X3 ≤1.2kV ——
安规电容安全等 缘类型额定电压范围
Y1 双重 缘或加强 缘≥ 250V
Y2 基本 缘或附加 缘≥150V ≤250V
Y3 基本 缘或附加 缘≥150V ≤250V
Y4 基本 缘或附加 缘<150V
Y 电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC 性能影响的目的。GJB151 规定Y 电容的容量应不大于0.1uF。Y 电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在 端恶劣环境条件下出现击穿短路现象,Y 电容的耐压性能对保护人身安全具有重要意义。
人们的生活水平的日益提高,电子产品大量进入家庭,由于这些设备存在触电、火灾、有害辐射、化学、爆炸及机械伤人的危险,为了保护用户的生命财产安全,维护消费者利益,促进企业提高产品质量,选择安全的安规电容是重中之重。
